產品簡介

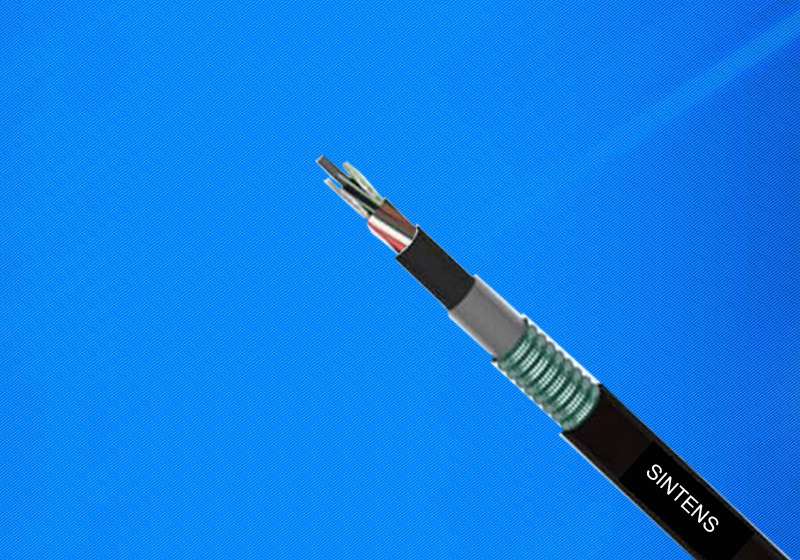

GYTY53 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。纜芯外擠上一層聚乙烯內護套，雙面涂塑鋼帶（PSP）縱包后擠制聚乙烯護套成纜。
產品標準
星天星公司 GYTY53 光纜符合 YD/T 901 和 IEC 60794-1 標準。
產品特點
-具有很好的機械性能和溫度特性
-松套管材料本身具有良好的耐水解性能和較高的強度
-管內充以特種油膏，對光纖進行了關鍵性保護
-良好的抗壓性和柔軟性
-采用下列措施來確保光纜的防水性能：
- 單根鋼絲中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力
- 良好的阻水材料防止光纜縱向滲水
結構參數
光纜型號 （以2纖遞增） | 光纖數 | 套管數 | 填充繩數 | 參考光纜重量 （kg/km） | 允許拉伸力 長期/短期 | 允許壓扁力 長期/短期 | 彎曲半徑 靜態/動態 |
|---|---|---|---|---|---|---|---|
GYTY53-2~6Xn | 2~6 | 1 | 5 | 160 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTY53-8~12Xn | 8~12 | 2 | 4 | 160 | |||
GYTY53-14~18Xn | 14~18 | 3 | 3 | 160 | |||
GYTY53-20~24Xn | 20~24 | 4 | 2 | 160 | |||
GYTY53-26~30Xn | 26~30 | 5 | 1 | 160 | |||
GYTY53-32~36Xn | 32~36 | 6 | 0 | 160 | |||
GYTY53-38~48Xn | 38~48 | 4 | 1 | 174 | |||
GYTY53-50~60Xn | 50~60 | 5 | 0 | 174 | |||
GYTY53-62~72Xn | 62~72 | 6 | 0 | 185 | |||
GYTY53-74~84Xn | 74~84 | 7 | 1 | 214 | |||
GYTY53-86~96Xn | 86~96 | 8 | 0 | 214 | |||
GYTY53-98~108Xn | 98~108 | 9 | 1 | 245 | |||
GYTY53-110~120Xn | 110~120 | 10 | 0 | 245 | |||
GYTY53-122~132Xn | 122~132 | 11 | 1 | 281 | |||
GYTY53-134~144Xn | 134~144 | 12 | 0 | 281 | |||
GYTY53-146~216Xn | 146~216 | 13~18 | 5~0 | 281 |
儲存、使用溫度：-40℃至+70℃
光學特性
光纖類型 | 衰減 （+20℃） | 帶寬 | 數值孔徑 | 光纜截止波長 | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
62.5/125μm | ≤3.3dB/km | ≤1.0dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
適用：管道、架空、直埋
